#Energie #CIPA3
Energie cinétique d'une masse tournante: E{r} = \frac{1}{2}.I.w^2
Réseau électrique
Trois grande partie:
- Production
- Acheminement
- Fourniture
Transport:
- France: 225 kV ou 400 kV
Remarque:
- Les résistances consomment de la puissance active: P (en W)
- Les inductances consomment de la puissance réactive: Q (en VAR (Volt Ampère Reactif))
- Les capacités (condo) produisent de la puissance réactive
- Le paramètre dimensionnant les cables de transport d'électicité est la puissance apparente: S (en VA (Volt Ampère))
- En sinusoidal on se base sur le triangle des puissances:
Rappels
Convenions récepteur / générateur
En convention récepteur le calcul
p(t) = v(t).i(t) est celui d'une puissance reçue.
En convention générateur le calcul p(t) = v(t).i(t) est celui d'une puissance fournie.
En convention récepteur si p(t) > 0 récepteur
En convention récepteur si p(t) < 0 générateur
En convention générateur si p(t) > 0 générateur
En convention générateur si p(t) < 0 récepteur

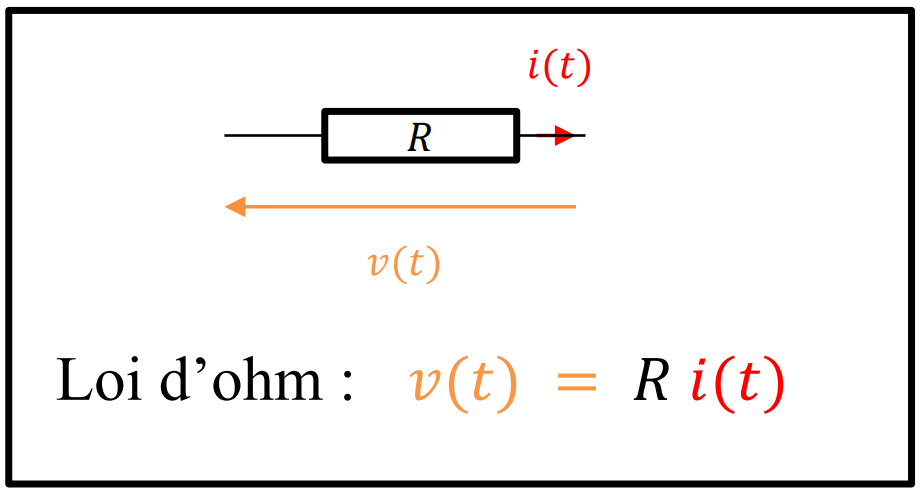

La résistance
La résistance se comporte toujours comme un récepteur

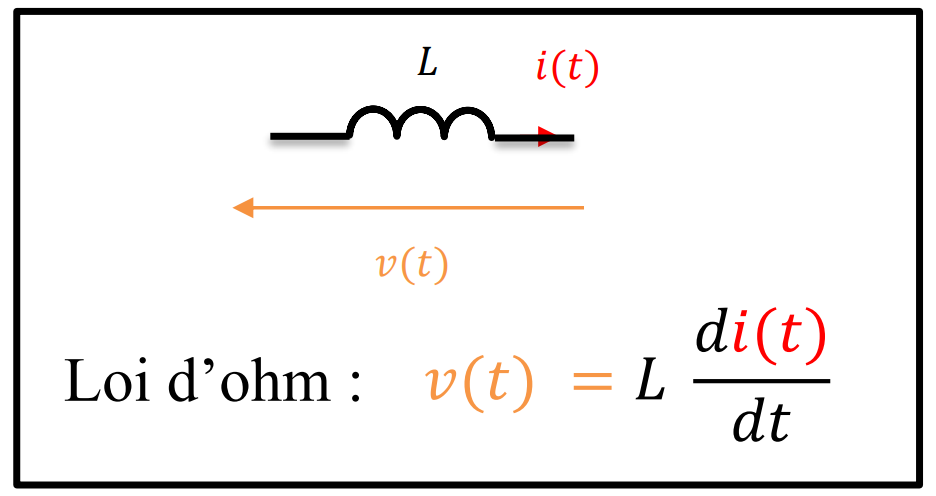

La bobine
La bobine peut fonctionner en récepteur et en générateur
La bobine s’oppose aux variations rapides de courant

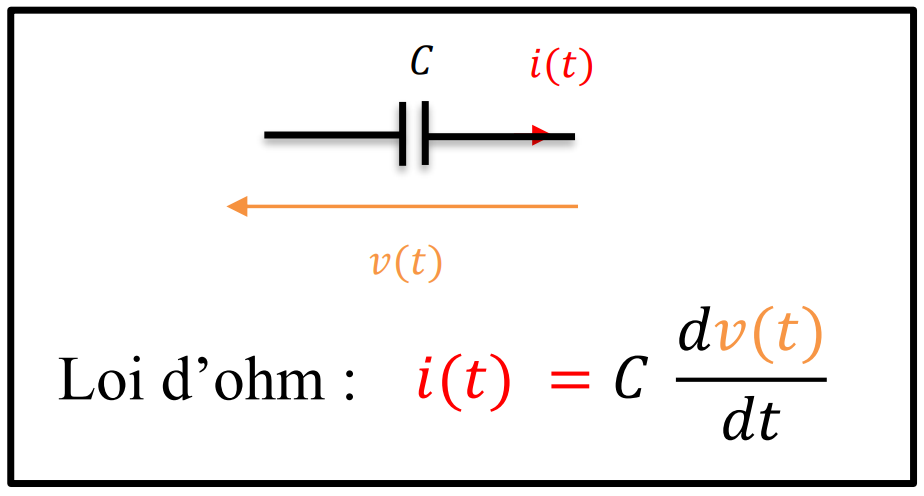

Le condensateur
Le condensateur s’oppose aux variations rapides de tension à ses bornes
Le condensateur peut fonctionner en récepteur et en générateur
Loi des mailles / lois des noeuds
Loi des mailles
Loi des noeuds
